製品詳細
LWPA20
特徴
- 塗布部及び乾燥室がないため、接着剤の塗布量調整や乾燥機の能力調整が必要なくなり、その為調整箇所が少なくなり、製品の管理がしやすく、より良い製品が安定して得られます。
- 塗料を塗布しないため、可燃性ガスが発生せず、火災事故の心配が無くなり、更に公害予防設備の必要性が無く、ランニングコストの低下につながります。
- ラミネート部の熱ロールは温度分布の良い誘導加熱方式のヒートパイプロールを使用し、ロール全面を通して絶えず均一な温度を保ち、生産スピードをアップしました。
- 機械各所に付いているオプション装置により、機械の作業効率を上げる事が出来ます。
- 各部所にセンサーを設置し従来運転中に必要とされる確認作業を軽減させ安定した製品加工が出来ます。
- ナイフカッターによりＯＰＰはもとより、PVCフイルムも高速切断できます。
- 最高加工速度130枚／分が可能です。
- カットされなかった製品の処理を含め各所にプレコートフイルムラミネーター用としての対策を施した集積装置を装備しています。
仕様
| 最大用紙寸法 m/m | 1,100(W)×800(L) | |
|---|---|---|
| 最小用紙寸法 m/m | 470(W)×320(L) | |
| 機械速度 m/分 | 10-60 | |
| 加工速度 m/分 | max,60 | |
| ラミネート温度 | Max,150℃ | |
| ラミネート圧力 | 最高線圧 70kg/㎠ (7MPa) | |
| 給紙器 | 昇降モーター | 0.75kW |
| ポンプ | 3.7kW サイド吹き含む | |
| 紙寸法設定装置 | 0.75kW サーボモーター仕様 | |
| サッカー前後モーター移動 | 0.1kW | |
| ラミネート部 | 駆動モーター | 3.7kW インバーター制御 |
| 自動油圧装置 | 0.75kW | |
| タッチコロ電動移動 | 0.2kW | |
| ヒートパイプロールΦ500 | 50kW | |
| チャック移動・開閉電動式 | 0.2kW | |
| カッター部 | 駆動モーター | 0.75kW インバーター制御 |
| サーボモーター | 3kW | |
| ブロワー | 0.4kW | |
| カッター機入口ファン付 | 0.25kW | |
| 排紙機 | 駆動モーター | 0.75kW |
| 昇降モーター | 0.75kW | |
| 紙飛ばしブロワー | 1.3kW | |
| 吸引ファン | 0.022kW | |
| 消費電力合計 | 71.922kW | |
| 据付け面積 m/m | 2,384x10,550m/m | |
電気容量 50.12kW、最高機械速度 60ｍ/min
1)本カタログには一切オプションは含まれておりません。オプション部品が必要な場合は、別紙オプション仕様を基に弊社営業との打ち合わせとさせて頂きます。
尚オプション部品を追加された場合は電気容量、最高加工速度が変更になります。

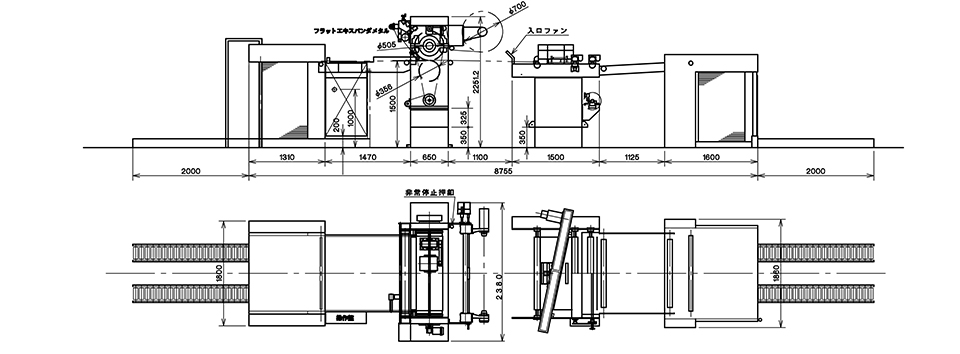

2)仕様図に記載されている寸法は参考寸法です。仕様内容によっては変更になります。
