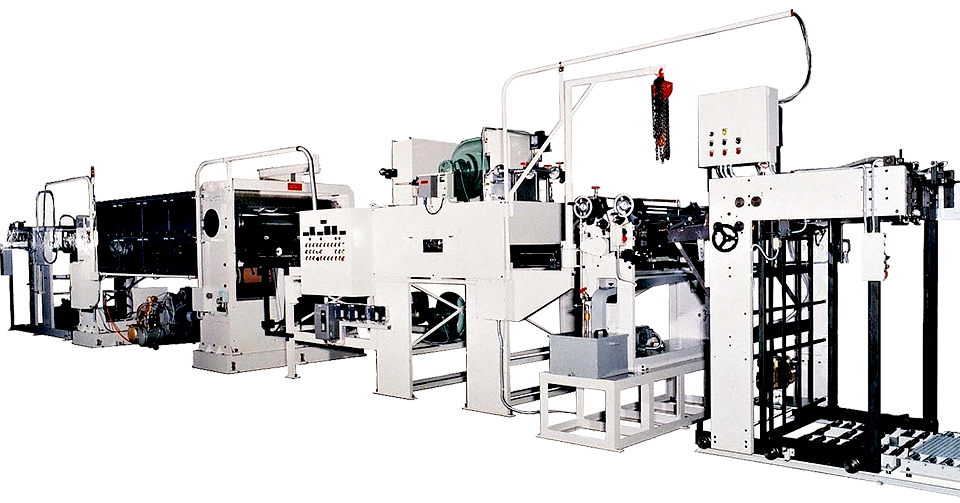

VC型インライン式艶出し機

本機は従来別々に作業していたコーティングと艶出プレスを一貫作業で行うよう設計された物であります。
機械の配列は自動給紙機、新型ロータリー式ニス引機、高性能乾燥機、エンドレス式艶出機の順で連結されたインライン式艶出機です。従来のような各作業毎の原紙の積み換えが不要となり、人員の大幅削減が出来ます。
このＶＣ型の本体となるエンドレス式艶出機は鏡面研磨されたステンレス板がカレンダーロールとデリバリロールを囲み、ニス引きされた印刷紙はカレンダー部から入って鏡面板に熱圧着されて、デリバリ部から冷やされて出て来るときには艶のある印刷物となって出てきます。
ラインの中のニス引機や乾燥機は印刷原紙をこの艶出作業の条件に最適の状態にして、艶出機に送り込むように連動しております。

経済的なVCA20

本体のエンドレス艶出機には蒸気加熱方式が採用されています。蒸気式は熱容量が大きく、ステンレス板の急冷、急熱が可能な為、経済的であり、なおかつ限られたスペースでも設置が可能です。又、オプションとして、自動紙剥がし装置、集積装置、ステンレス板蛇行修正装置等が取付可能です。

高速・高性能のVCA30

本体のエンドレス艶出機には大口径のカレンダーロールを装備した蒸気加熱式艶出機です。大口径のカレンダーロールに合わせ蒸気容量もアップ、高速化に成功しました。溶剤タイプの塗料で最高毎分５０メートルまで出せます。又、乾燥機もこのスピードに合わせて、高性能の熱風循環方式を採用し、パワーアップに努めました。
本機は高速全自動型として、自動紙剥がし装置、集積装置とステンレス板蛇行修正装置が標準仕様として装備されております。使用原紙の範囲は200g/から350g/です。

仕様

ステンレス板 m/m	0.6(T)x1,250(W)x10,500(L)
最大用紙寸法 m/m	1,100(W)x800(L)
最小用紙寸法 m/m	470(W)x320(L)
機械速度 m/分	10-60
作業速度 m/分	20-50
駆動部分	フィーダー用ポンプ	3.7kW
	フィーダー昇降部	0.75kW
	フィーダー駆動	0.75kW インバーター制御
	コーターロール駆動	0.75kW インバーター制御
	コーターロール駆動	0.4kW ドクターロール
	乾燥機コンベアー駆動	0.75kW インバーター制御
	送風機	2.2kWインバーター制御
	サクションブロワー	0.75kW
	乾燥機冷却ファン	0.16kW 30cmファンx4基
	艶出し機駆動	3.7kW インバーター制御
	自動油圧ポンプ	0.75kW
	蛇行修正装置	0.75kW エアーコンプレッサー
	紙剥し風入れ装置	2.2kW エアーコンプレッサー
	排紙機冷却ファン	0.16kW 30cmファンx4基
	排紙機昇降部	0.75kW
	排紙機駆動	0.75kW
	排紙機ブロワー	0.55kW
	乾燥機ヒーターバンク	18kW
	乾燥機赤外線ヒーター	1kWx9本=9kW
カレンダーロール蒸気容量	300kg/h

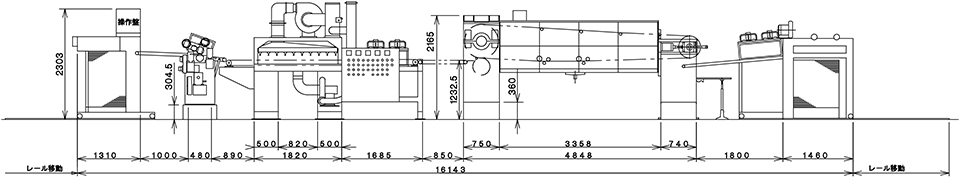

据付け面積　m/m	2,700x20,868m/m
機械重量kg	約9,500kg

電気容量　37.5kW、蒸気容量　400kg/H、最高加工速度　40ｍ/min
1)本カタログには一切オプションは含まれておりません。オプション部品が必要な場合は、別紙オプション仕様を基に弊社営業との打ち合わせとさせて頂きます。
　尚オプション部品を追加された場合は電気容量、蒸気容量、最高加工速度が変更になります。
2)仕様図に記載されている寸法は参考寸法です。仕様内容によっては変更になります。
